Technische Details zum Stift mit Gewinde Teil 301

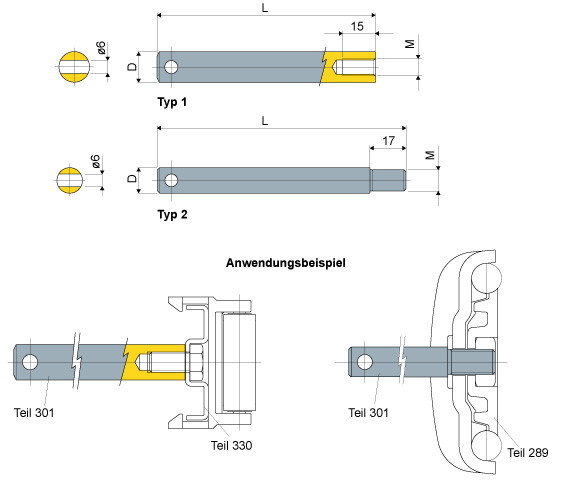

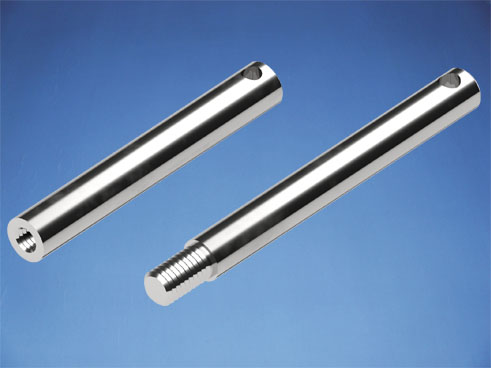

Diese Bolzen sind zur Befestigung der Führungsschienen an den Geländerhaltern, der Typ 1 ist mit einem Innengewinde M8 versehen, der Typ 2 mit einem Außengewinde M10.
An dem Typ 1 mit Innengewinde wird das Führungsprofil Teil 330 mit einer Sechskanschraube montiert, dabei kann die Nut im Profil als Schlüssel genutzt werden.
Der Typ 2 mit Außengewinde wird mit den Schienenklemmen Teil 204 • Teil 205 • Teil 229 • Teil 230 • Teil 289 montiert.
Nehmen Sie für weitere Fragen mit uns Kontakt auf oder schauen Sie in unseren Katalog!
| D (mm) | L (mm) | M (mm) | Typ 1 anfragen |
|---|---|---|---|
| 14 | 100 | M8 | 301/82751 |
| D (mm) | L (mm) | M (mm) | Typ 1 anfragen |
|---|---|---|---|
| 12 | 117 | M10 | 301/83304 |
| 14 | 117 | M10 | 301/83305 |
| 16 | 117 | M10 | 301/83306 |
Werkstoff
- Edelstahl AISI 304 (1.4301)
Auf Anfrage
- in verschiedenen Längen
